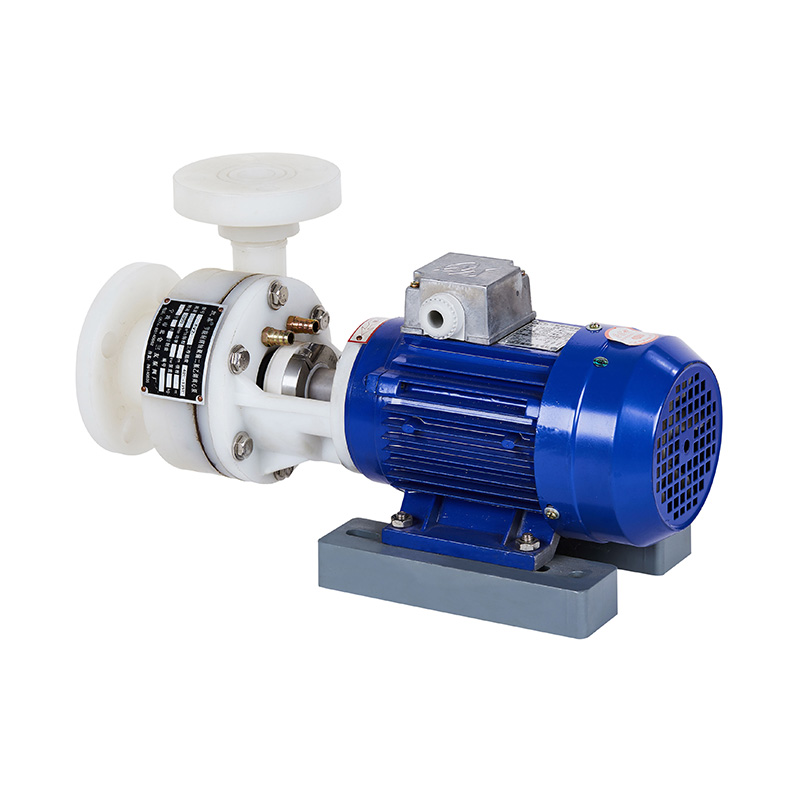

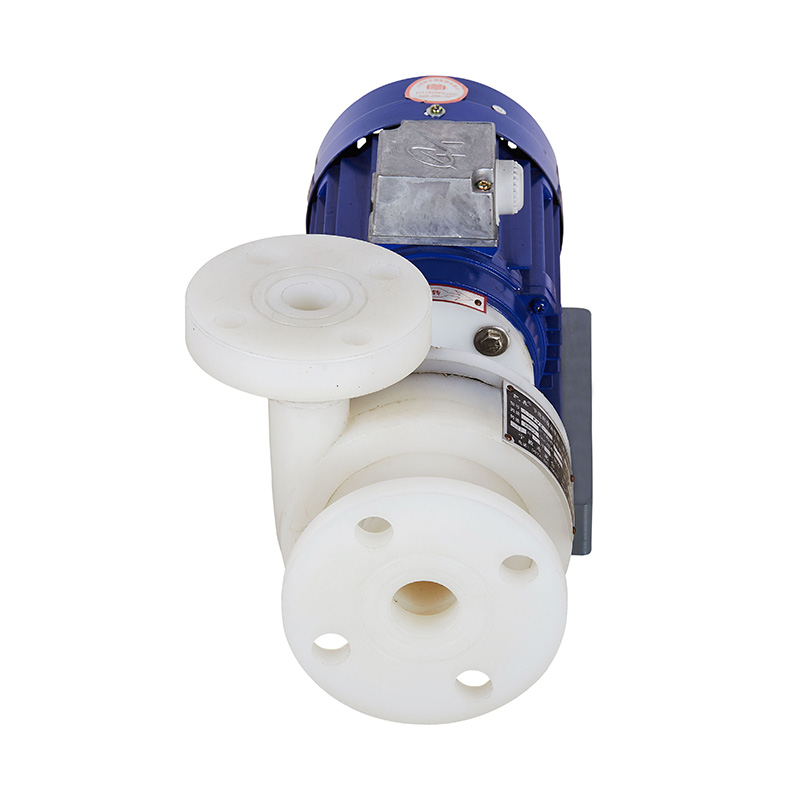

| مواصفات مضخات PVDF وفرب |
مصنعنا متخصص في إنتاج أربع سلاسل (FV، FP، FVZ، FPZ) من السلاسل الأربع (FV، FP، FVZ، FPZ) من مضخة الطرد المركزي PVDF و FRPP ومضخة التحضير الذاتي. مضخة PVDF مناسبة لـ حمض قوي، مؤكسد قوي، هالوجين، هيدروكربونات عطرية، وسائط كيميائية مثل الدهون، المذيبات المكلورة، درجة الحرارة العملية إلى -40 درجة مئوية إلى 140 درجة مئوية. مضخة FRPP مناسبة للأملاح القلوية والحمضية والقلوية القوية ومشتقاتها بشكل شائع. بالنسبة للمضخة الثانوية، محرك موفر للطاقة من النوع Y العام، ودرجة حرارة التشغيل هي -40 درجة مئوية - 90 درجة مئوية. المحرك المضاد للانفجار مزود فقط مع الطلب حسب الطلب. مع المتطلبات الخاصة للتدفق والرفع وسرعة الدوران والطاقة، يمكن لمصنعنا تقديم الخدمة الفنية لتلبية متطلبات العملاء
| نوع المضخة |
| مضخة الطرد المركزي / الرسم البياني لتدفق مضخة التحضير الذاتي |
| صيانة التثبيت |
| مضخة الطرد المركزي |
الرسم التفصيلي لمجموعة مضخة الطرد المركزي من نوع الاتصال المباشر
| جدول المواد الجزء |
| لا. | اسم | مادة |
| 1 | شفة المدخل | فرب.بفدف |
| 2 | جرس | EPDM.FPM |
| 3 | جسم المضخة | فرب.بفدف |
| 4 | فيلم الختم | EPDM.FPM |
| 5 | جرس | EPDM.FPM |
| 6 | غطاء مياه التبريد | فُولاَذ |
| 7 | مسمار مزدوج الرأس | الصلب والفولاذ المقاوم للصدأ |
| 8 | دعم | FRPP |
| 9 | لوحة التاريخ | الألومنيوم |
| 10 | يتحرك الختم الميكانيكي | كذا |
| 11 | يبرد الغطاء | فرب.بفدف |
| 12 | رابط ثابت للختم الميكانيكي | كذا |
| 13 | غطاء | فرب.بفدف |
| 14 | جرس | EPDM.FPM |
| 15 | رمح المكره | فرب، الصلب PVDF، الصلب |
| 16 | جسم مضخة مضخة الطرد المركزي | فرب.بفدف |
| مضخة الطرد المركزي Fصضد |
قائمة الأبعاد الوحدة: مم
| النوع/البعد | الحجم المثبت | شفة الاستيراد | شفة التصدير | ||||||||||
| ل | L1 | L2 | L3 | ح | H1 | ن-Φ2 | د1 | ن-Φ | د2 | 4-Φ2 | |||
| 25F | ص | (د)-8 | 400 | 190 | 145 | 110 | 210 | 100 | 4-12 | 25 | يتقلص | 25 | يتقلص |
| ضد | |||||||||||||
| 32F | ص | (د)-11 | 400 | 190 | 145 | 110 | 210 | 100 | 4-12 | 32 | يتقلص | 25 | يتقلص |
| ضد | |||||||||||||
| 40F | ص | (د)-18 | 500 | 260 | 145 | 140 | 270 | 130 | 4-12 | 110 | 8-18 | 100 | 4-18 |
| ضد | |||||||||||||
| 50F | ص | (د)-20 | 515 | 255 | 145 | 140 | 280 | 120 | 4-12 | 125 | 8-18 | 110 | 4-18 |
| ضد | |||||||||||||
| 65F | ص | (د)-25 | 650 | 390 | 140 | 190 | 300 | 120 | 4-12 | 145 | 8-18 | 125 | 4-18 |
| ضد | |||||||||||||
| 80F | ص | (د)-30 | 725 | 415 | 140 | 216 | 300 | 130 | 4-14 | 160 | 8-18 | 145 | 4-18 |
| ضد | |||||||||||||
| 80F | ص | (د)-32 | 725 | 415 | 140 | 216 | 300 | 130 | 4-14 | 160 | 8-18 | 145 | 4-18 |
| ضد | |||||||||||||
| 100F | ص | (د)-20 | 860 | 510 | 215 | 250 | 370 | 170 | 4-14 | 180 | 8-18 | 160 | 8-18 |
| v | |||||||||||||
| 100F | p | (د)-32 | 860 | 510 | 215 | 250 | 370 | 170 | 4-14 | 180 | 8-18 | 160 | 8-18 |
| v | |||||||||||||
