| مواصفات مضخات PVDF وفرب |
مصنعنا متخصص في إنتاج أربع سلاسل (FV، FP، FVZ، FPZ) من السلاسل الأربع (FV، FP، FVZ، FPZ) من مضخة الطرد المركزي PVDF و فرب ومضخة التحضير الذاتي. مضخة PVDF مناسبة لـ حمض قوي، مؤكسد قوي، هالوجين، هيدروكربونات عطرية، وسائط كيميائية مثل الدهون، المذيبات المكلورة، درجة الحرارة العملية إلى -40 درجة مئوية إلى 140 درجة مئوية. مضخة FRPP مناسبة للأملاح القلوية والحمضية والقلوية القوية ومشتقاتها بشكل شائع. بالنسبة للمضخة الثانوية، محرك موفر للطاقة من النوع Y العام، ودرجة حرارة التشغيل هي -40 درجة مئوية - 90 درجة مئوية. المحرك المضاد للانفجار مزود فقط مع الطلب حسب الطلب. مع المتطلبات الخاصة للتدفق والرفع وسرعة الدوران والطاقة، يمكن لمصنعنا تقديم الخدمة الفنية لتلبية متطلبات العملاء
| نوع المضخة |
| مضخة الطرد المركزي / الرسم البياني لتدفق مضخة التحضير الذاتي |
| صيانة التثبيت |
| مضخة الطرد المركزي |

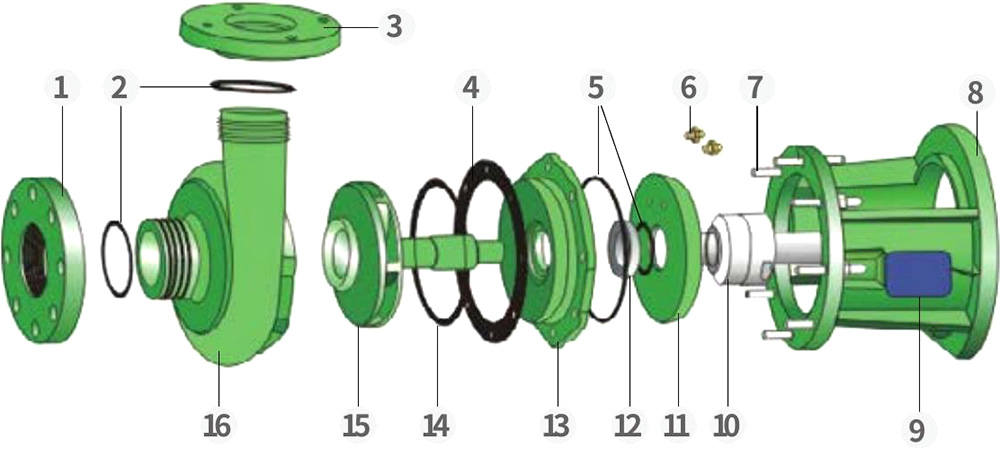

رسم تفصيلي لمجموعة مضخة الطرد المركزي من نوع اتصال العمود
| جدول المواد الجزء |
| لا. | اسم | مادة |
| 1 | جرس | إبدم، التيار الوطني الحر |
| 2 | جسم المضخة | فرب، بفدف |
| 3 | جرس | إبدم، التيار الوطني الحر |
| 4 | جرس | إبدم، التيار الوطني الحر |
| 5 | غطاء مياه التبريد | فُولاَذ |
| 6 | مسمار مزدوج الرأس | فولاذ، فولاذ أقل وصمة عار |
| 7 | قابس ثقب الزيت | FRPP |
| 8 | تحمل المحور | فُولاَذ |
| 9 | اقتران | الحديد الزهر |
| 10 | لوحة التاريخ | الألومنيوم |
| 11 | دعم | FRPP/الحديد الزهر PVDF/الحديد الزهر |
| 12 | يتحرك الختم الميكانيكي | كذا |
| 13 | تبريد الغطاء | FRPP |
| 14 | رابط ثابت للختم الميكانيكي | كذا |
| 15 | غطاء | فرب، بفدف |
| 16 | فيلم الختم | إبدم، التيار الوطني الحر |
| 17 | المكره | فرب/ الصلب PVDF الصلب |
| 18 | جسم المضخة | فرب، بفدف |
| 19 | جسم المضخة | فرب، بفدف |
| مضخة الطرد المركزي Fصضد |

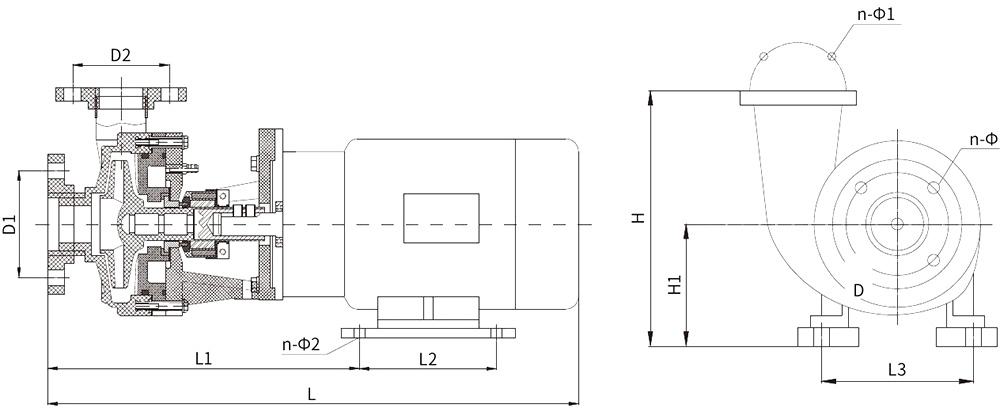

قائمة الأبعاد الوحدة: مم
| يكتب/ | | | | |||||||||||
| ل | L1 | L2 | ب1 | ب2 | ح | H1 | 4-Φ | د1 | ن-Φ2 | د2 | ن-Φ1 | |||
| 40F | ص | (د)-25 | 830 | 185 | 415 | 245 | 340 | 310 | 170 | 4-16 | 110 | 4-18 | 100 | 4-18 |
| ضد | ||||||||||||||
| 50F | ص | (د)-28 | 840 | 300 | 430 | 250 | 340 | 322 | 170 | 4-16 | 125 | 4-18 | 110 | 4-18 |
| ضد | ||||||||||||||
| 65F | ص | (د)-26 | 850 | 295 | 430 | 250 | 340 | 345 | 182 | 4-16 | 145 | 4-18 | 125 | 4-18 |
| ضد | ||||||||||||||
| 80F | ص | (د)-30 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
| ضد | ||||||||||||||
| 80F | ص | (د)-32 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
| ضد | ||||||||||||||
| 100F | ص | (د)-20 | 1140 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
| v | ||||||||||||||
| 100F | p | (د)-32 | 1200 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
| v | ||||||||||||||
