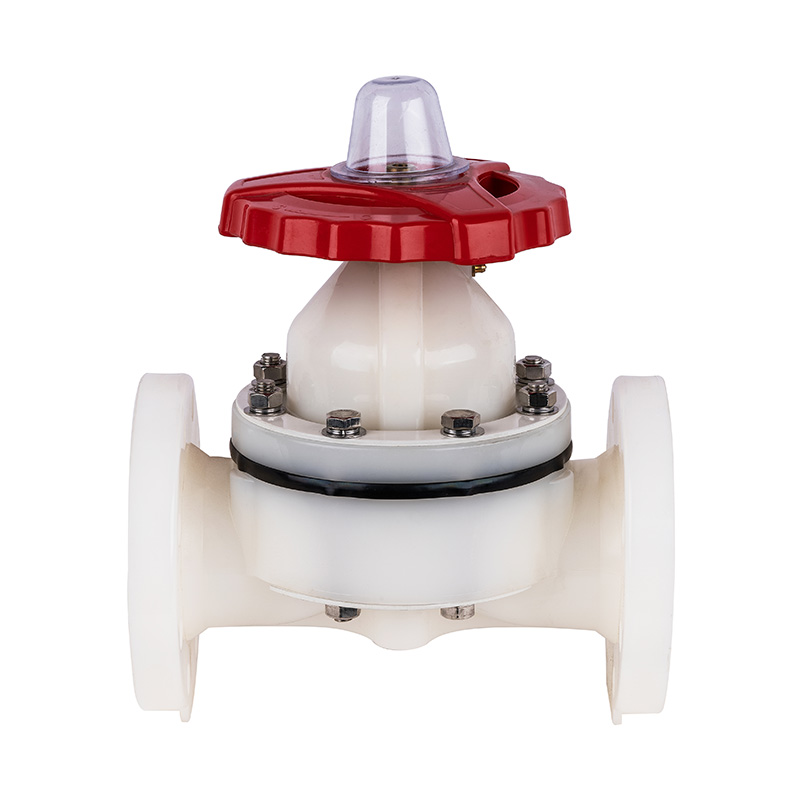

صمام الحجاب الحاجز من نوع الشفة PVDF G41F-10F DN15-300 GB قياسي

صمام الحجاب الحاجز من نوع الشفة PVDF G41F-10F DN15-300 GB قياسي

صمام غشاء PVDF جديد عالي الجودة، أحادي الاتجاه، أبيض، متوسط الضغط، معتمد وفقًا لمعيار ISO9001، للصناعة الكيميائية
رقم الموديل: G41F-10F
اللون: أبيض
التطبيق: عام
المواد: PVDF
درجة حرارة الوسائط: درجة حرارة عالية، درجة حرارة متوسطة
الضغط: ضغط متوسط
الطاقة: يدوية
الوسائط: حمض
أحجام المنافذ: DN15-DN300
الهيكل: الحجاب الحاجز
اسم المنتج: صمام الحجاب الحاجز
الاتصال: نهاية الشفة
الشهادة: ISO9001
فئة الضغط: 1.0 ميجا باسكال （10 بار）
نوع الصمام: أحادي الاتجاه
الختم: EPDM F46
وقت التسليم: 7 أيام
الحد الأدنى لكمية الطلب: 1 قطعة

اتصل بنا
السابق：صمام الحجاب الحاجز من النوع ذو الحواف PVC-U G41F-10U DN15–300 جيجابايت قياسي
التالي：صمام الحجاب الحاجز من نوع الشفة PVC-C G41F-10V DN15-300 GB قياسي
الميزات الهيكلية للمنتج
1. يتكون غشاء الختم من F46 أو PFA، وعدد الطيات ≥120000 مرة، ومقاومة التآكل تعادل F4.
2. من خلال اعتماد هيكل الرفع اللولبي، تكون قوة الفتح والإغلاق هائلة والثبات جيد.

قائمة حدود درجة حرارة التطبيق

مادة درجة حرارة متوسطة℃ مادة درجة حرارة متوسطة℃
بولي فينيل كلوريد-سي -20℃~ 95℃ بولي فينيل كلوريد-يو -5℃~ 45℃
برنامج الشراكة بين القطاعين العام والخاص -20℃~ 120℃ PPH -20℃~ 110℃
بي في دي إف 40℃~ 150℃

رسم تفصيلي لتجميع صمام الحجاب الحاجز
لا. اسم مادة
1 حد التغطية كما
2 عشيق الفولاذ،الفولاذ المقاوم للصدأ
3 الاحتفاظ بالصامولة برنامج الشراكة بين القطاعين العام والخاص
4 غسالة برنامج الشراكة بين القطاعين العام والخاص
5 عجلة مادة السبائك
6 صفائح الفولاذ،الفولاذ المقاوم للصدأ
7 مسمار ذو رأسين وجوز الفولاذ،الفولاذ المقاوم للصدأ
8 غطاء محرك السيارة برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVCC,PVC-U,PPH
9 جوزة النير الفولاذ والنحاس Ht300 الفولاذ
10 جذع الفولاذ،الفولاذ المقاوم للصدأ
11 لوحة الصمام الحديد الزهر、FRPP،PVDF،PVC-U،بولي فينيل كلوريد-سي،PPH、
الفولاذ،الفولاذ المقاوم للصدأ、C.1.FRP
12 فليم EPDM،FPM
13 غشاء ف46.PFA.PTFE
14 جسم برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVCC,PVC-U,PPH
15 صفائح الفولاذ،الفولاذ المقاوم للصدأ

قائمة ضغط العمل ودرجة حرارة العمل

العيار/ميجا باسكال/℃

برنامج الشراكة بين القطاعين العام والخاص

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

قائمة الأبعاد

DN(مم) D د ل ب ن-Φ
جيجا بايت جيس أنسي جيجا بايت جيس أنسي جيجا بايت جيس أنسي جيجا بايت جيس أنسي جيجا بايت جيس أنسي
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
