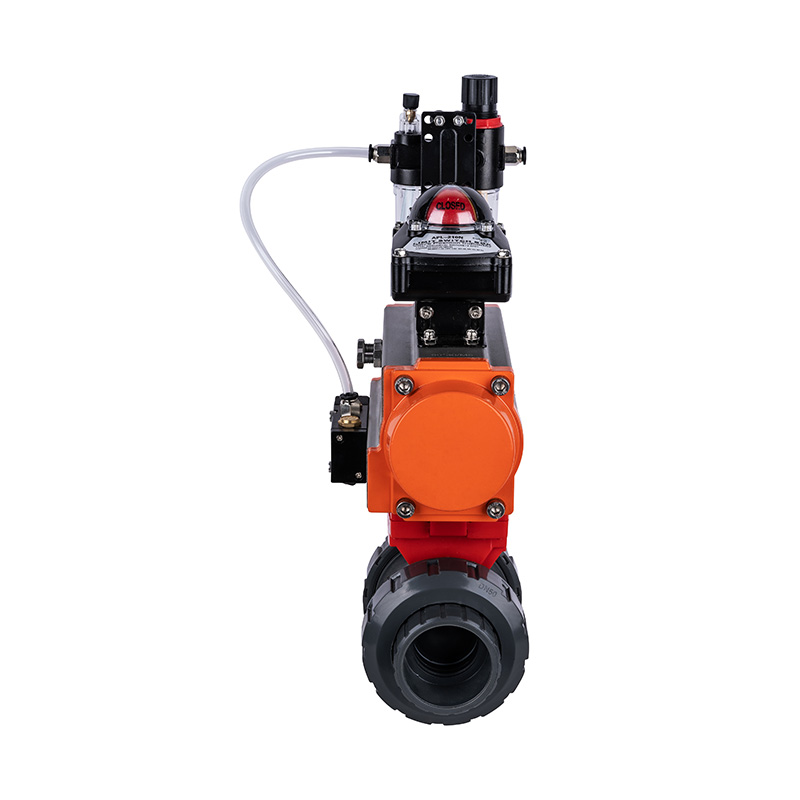

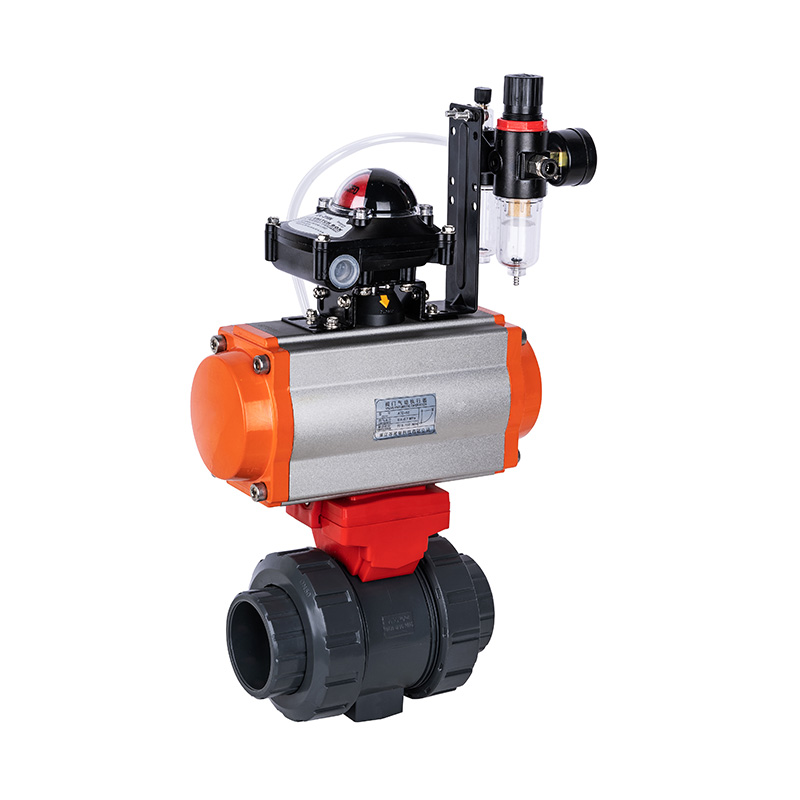

صمام كروي مزدوج الاتحاد هوائي PVC-U Q661F-10UPDN15-100 مقاس 1/2"-4" وفقًا لمعيار ANSI

صمام كروي بمقبس هوائي متين للغاية عالي الجودة، صمام كروي هوائي بلاستيكي بدرجة حرارة عالية، مناسب للصناعة الكيميائية وفقًا لمعايير ANSI
الموديل: Q661F-10U
المواد: بلاستيك
نوع الاتصال: اتحاد مزدوج
وضع التشغيل: يدوي
الضغط الاسمي: 10 كجم
مسار التدفق: مستقيم
الهيكل: صمام كروي ثابت
الوظيفة: صمام الالتفافية
درجة الحرارة: درجة حرارة عالية
التطبيق: الاستخدام الصناعي، استخدام صناعة المياه
العلامة التجارية: KXPV
المقاس: DN15-DN100
الأصل: تشجيانغ، نينغبو

فئة الضغط: 1.0 ميجا باسكال (10 بار)

قائمة حدود درجة حرارة التطبيق

مادة درجة حرارة متوسطة℃ مادة درجة حرارة متوسطة℃
بولي فينيل كلوريد-سي -20℃~ 95℃ بولي فينيل كلوريد-يو -5℃~ 45℃
برنامج الشراكة بين القطاعين العام والخاص -20℃~ 120℃ PPH -20℃~ 110℃
بي في دي إف 40℃~ 150℃

الميزات الهيكلية للمنتج

1.الصمامات الكروية من السلسلة البلاستيكية الهندسية مصنوعة من FRPP، PVDF، بولي فينيل كلوريد-سي، بولي فينيل كلوريد-يو، PPH، وغيرها من المواد البلاستيكية الحرارية المقاومة للتآكل، مصبوبة في عملية حقن واحدة، مما يوفر مقاومة قوية للتآكل.
2.يمكن تعديل إحكام مقعد مادة مادة PTFE بشكل مناسب.
3.يوفر تصميم الحلقة O المزدوجة حماية مزدوجة ضد التسرب.
4.يتميز الصمام بمظهر أنيق وسطح أملس ومعالجة دقيقة وتصميم تدفق كامل.
5.يمكن التحكم في المحرك عن بعد عبر جهاز كمبيوتر أو مركز تحكم، مما يسمح للصمام بتنظيم تدفق ومعدل تدفق الوسيط، مما يجعل التشغيل أكثر ملاءمة وكفاءة ويقلل من تكاليف العمالة مع ضمان سلامة الموظفين في الموقع

جدول المواد الجزئية

لا. اسم مادة الكمية.
بولي فينيل كلوريد-سي بولي فينيل كلوريد-يو
1 الدعم الكهربائي الهوائي مادة السبائك 1
2 جذع بولي فينيل كلوريد-سي بولي فينيل كلوريد-يو 1
3 جسم بولي فينيل كلوريد-سي بولي فينيل كلوريد-يو 2
4 حلقة O لمقعد الختم 1 إف بي إم إي بي دي إم 1
5 ختم المقعد بولي فينيل كلوريد-سي بولي فينيل كلوريد-يو 1
6 ختم المقعد O-ring 2 إف بي إم إي بي دي إم 2
7 ختم المقعد O-ring 3 إف بي إم إي بي دي إم 2
8 ختم ستين PTFE PTFE 2
9 كرة بولي فينيل كلوريد-سي بولي فينيل كلوريد-يو 1
10 مكبس الغطاء بولي فينيل كلوريد-سي بولي فينيل كلوريد-يو 2
11 تجهيزات الاتحاد القياسية الأمريكية بولي فينيل كلوريد-سي بولي فينيل كلوريد-يو 2
12 جذعO-rings إف بي إم إي بي دي إم 2
13 جذعConnectors مادة السبائك 1

قائمة الأبعاد

تخصيص د(مم) د1(مم) ل(مم) ز(مم) ح(مم) Φ1(مم) L1XL1(مم) L2(مم) ن-Φ1(مم)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6.5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6.5
1"(25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6.5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6.5
1½"(40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6.5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6.5
2½"(65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
