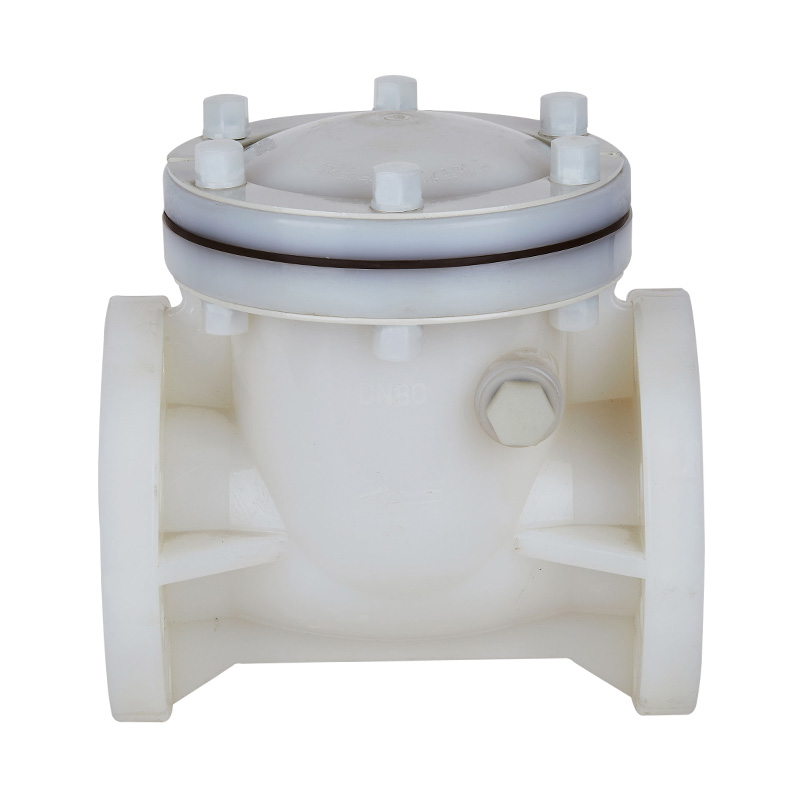

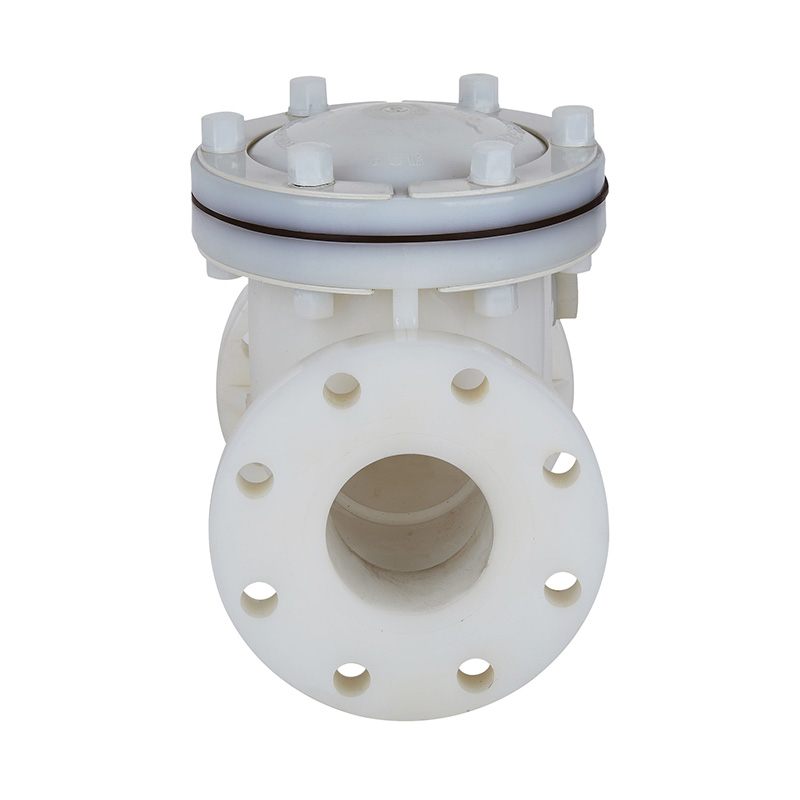

صمام فحص من النوع المتأرجح PVDF H44F-10F DN15-300 GB قياسي

صمام فحص من النوع المتأرجح PVDF H44F-10F DN15-300 GB قياسي

صمام فحص تأرجح رقاقة PVDF DN15-DN300 صمام فحص بلاستيكي صناعي وصحي
النوع: صمامات فحص بلاستيكية
الأصل: الصين
الاسم التجاري: KXPV
رقم الموديل: H44F-10F
التطبيق: عام
درجة حرارة الوسائط: درجة حرارة متوسطة، درجة حرارة عادية
الطاقة: يدوية
الوسائط: حمض
حجم المنفذ: DN15-DN300
الهيكل: تحقق
اسم المنتج: صمام فحص الرقاقة
اللون: أبيض
التعبئة: صندوق كرتون
وقت التسليم: 7 أيام
الحد الأدنى لكمية الطلب: 1 قطعة

فئة الضغط: 1.0 ميجا باسكال （10 بار）

اتصل بنا
قبلV：صمام فحص من النوع المتأرجح PPH H44F-10S DN15-300 GB قياسي
التالي：صمام فحص من النوع المتأرجح PVC-U H44F-10U DN15-300 GB قياسي
الميزات الهيكلية للمنتج

1.لمنع ظاهرة التيار المعاكس للسائل لحماية معدات المضخة.
2.نظرًا لأنه صمام فحص معلق، فإن مقاومة التدفق تكون أقل.
3.باستخدام جميع المواد البلاستيكية، فإنه يوفر مقاومة ممتازة للسوائل المسببة للتآكل مثل الأحماض والقلويات.
4.لا تقم فقط بإزالة جسم الصمام من الأنابيب، بل افتح غطاء المحرك أيضًا للفحص الداخلي والصيانة.

قائمة حدود درجة حرارة التطبيق

مادة درجة حرارة متوسطة℃ مادة درجة حرارة متوسطة℃
بولي فينيل كلوريد-سي -20℃~ 95℃ بولي فينيل كلوريد-يو -5℃~ 45℃
برنامج الشراكة بين القطاعين العام والخاص -20℃~ 120℃ PPH -20℃~ 110℃
بي في دي إف 40℃~ 150℃

جدول المواد الجزئية

لا.

اسم

مادة

1

صمولة الغطاء

برنامج الشراكة بين القطاعين العام والخاص

2

غطاء محرك السيارة

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

3

الروك

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

4

تغطية

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

5

حلقة الختم

EPDM،FPM

6

ختم الجوز

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

7

قضيب التوصيل

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

8

جسم

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

9

مسمار سداسي

الفولاذ،الفولاذ المقاوم للصدأ

10

حلقات دائرية

EPDM،FPM

11

مسمار سداسي

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

12

ملء بليسي

الفولاذ،الفولاذ المقاوم للصدأ

13

صامولة سداسية

الفولاذ،الفولاذ المقاوم للصدأ

رسم تفصيلي لتجميع صمام الفحص من النوع المتأرجح

قائمة الأبعاد

DN(مم) D د ل ب ن-Φ
جيجا بايت جيس أنسي جيجا بايت جيس أنسي
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-ص22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-ص22 16-Φ25
