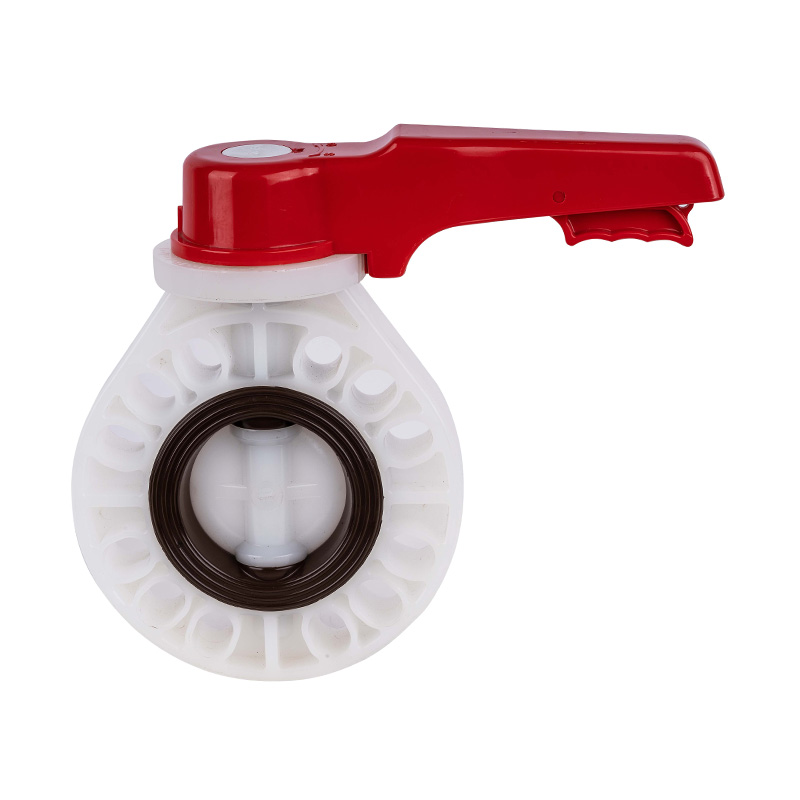

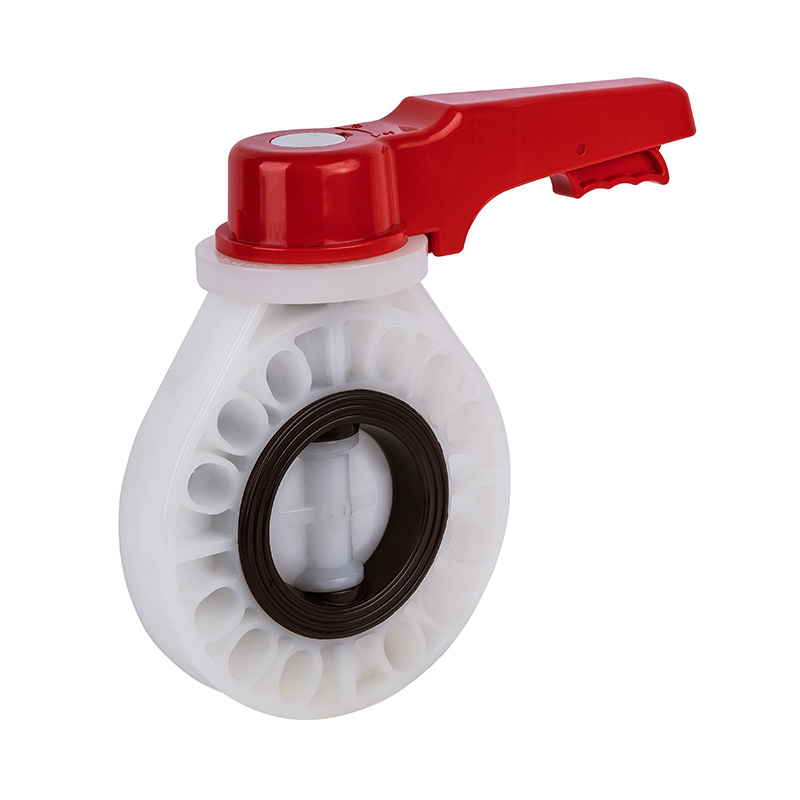

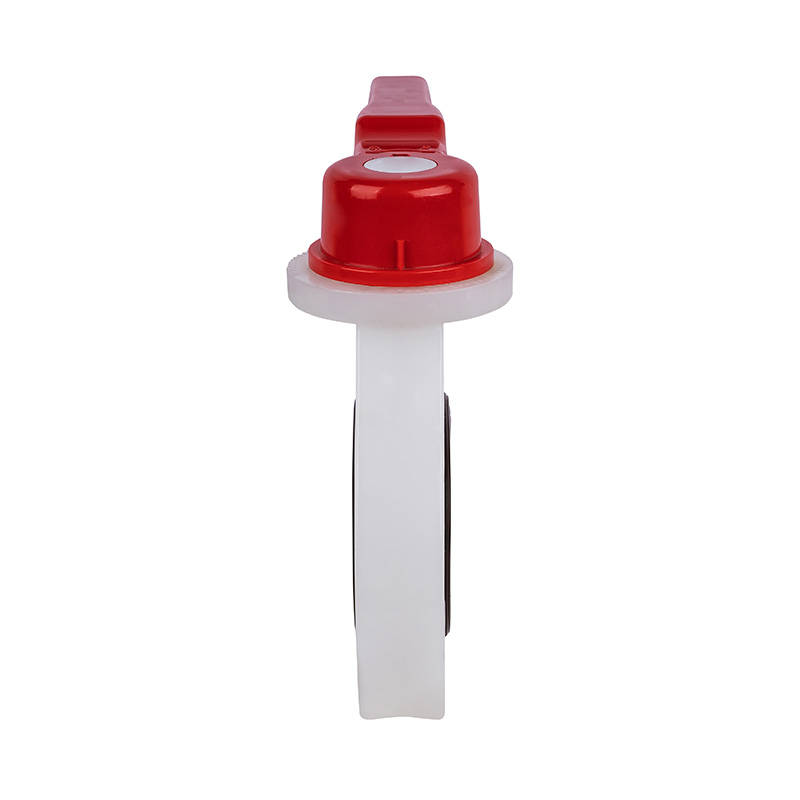

صمام الفراشة بمقبض PVDF D71X-10F DN15-200 GB قياسي

صمام الفراشة من نوع عجلة اليد PVDF، ختم مركزي يدوي، ختم ناعم، DN15-200، صمام مقبض رافعة بلاستيكي صناعي ومنزلي
وضع القيادة: يدوي
نموذج الاتصال: رقاقة
الهيكل: ختم مركزي
نوع الختم: مختوم قسريًا
ساق الصمام: عادي
فئة الضغط: 1.0 ميجا باسكال (10 بار)
درجة حرارة العمل: -40~150°C
مادة سطح الختم: ناعم ومختوم
التطبيق: الاستخدام الصناعي، الاستخدام الصناعي للمياه
ساق الصمام: فولاذ، ستانلس ستيل
العلامة التجارية: KXPV
المواصفات: DN15-200
الأصل: نينغبو، تشجيانغ

الميزات الهيكلية للمنتج
1. الصمام صغير وخفيف، وسهل التفكيك والإصلاح، ويمكن تركيبه في أي موضع.
2. الهيكل بسيط وصغير الحجم، وعزم الدوران التشغيلي صغير، ويتم فتح الدوران 90° بسرعة.
3. تميل خصائص التدفق إلى أن تكون مستقيمة وأداء التعديل جيد.
قائمة حدود درجة حرارة التطبيق

مادة درجة حرارة متوسطة℃ مادة درجة حرارة متوسطة℃
بولي فينيل كلوريد-سي -20℃~ 95℃ بولي فينيل كلوريد-يو -5℃~ 45℃
برنامج الشراكة بين القطاعين العام والخاص -20℃~ 120℃ PPH -20℃~ 110℃
بي في دي إف 40℃~ 150℃

جدول المواد الجزئية

لا.

اسم

مادة

1

رأس المقبض

مادة السبائك

2

صامولة سداسية

الفولاذ،الفولاذ المقاوم للصدأ

3

مقبض

مادة السبائك

4

جذع

الفولاذ،الفولاذ المقاوم للصدأ

5

ربيع

فولاذ

6

ضبط لوحة تحديد المواقع

مادة السبائك

7

دبوس

فولاذ

8

تحديد موقع القضيب

مادة السبائك

9

جسم

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

10

مطاط الختم

EPDM،FPM

11

القرص

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

رسم تفصيلي لتجميع صمام الفراشة

جدول المواد الجزئية

لا.

اسم الأجزاء

مادة

الكمية.

1

مقبض

مادة السبائك

1

2

تحديد موقع القضيب

مادة السبائك

1

3

لوحة تحديد المواقع

مادة السبائك

1

4

كأس الجوز

FRPP

4

5

جسم

FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

القرص

FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

مطاط الختم

EPDM، FPM

1

8

جذع

الفولاذ،الفولاذ المقاوم للصدأ

1

9

دبوس

مادة السبائك

1

قائمة الأبعاد

DN(مم) د1 د2 د3 ت ن- Φ
جيجا بايت جيس أنسي جيجا بايت جيس أنسي
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33.5
