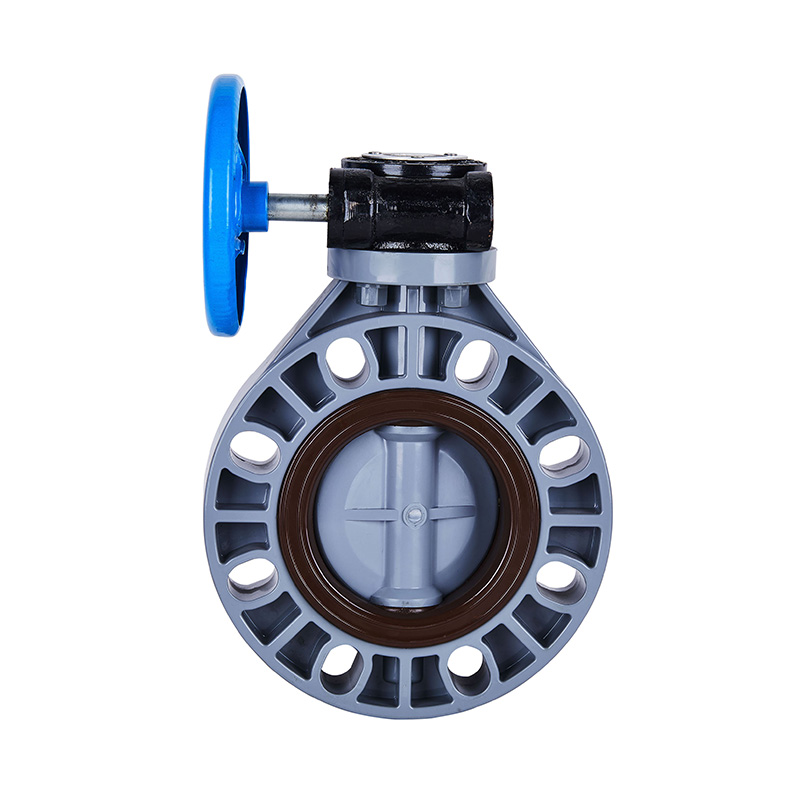

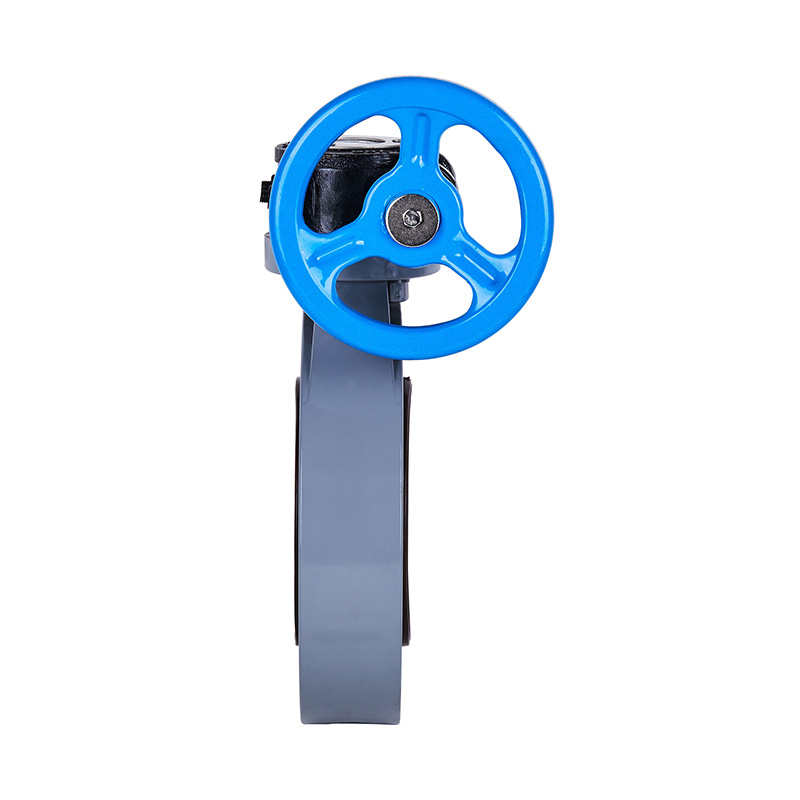

صمام الفراشة ذو التروس الدودية PVC-C D371X-10V DN32-1000 جيجابايت قياسي

صمام الفراشة ذو التروس الدودية PVC-C D371X-10V DN32-1000 جيجابايت قياسي

عمود ضوء تروس دودية جديد مخصص من مادة PVC-C وصمام فراشة DN32-1000 باللون الرمادي وصمام بلاستيكي قياسي مقاس 4 بوصات بنهاية شفة DIN JIS ANSI
العلامة التجارية:KXPV
رقم الموديل:D371X-10V
التطبيق: عام
المواد: بلاستيك
اللون: رمادي، أسود، أحمر
درجة حرارة الوسائط: عالية، متوسطة
الضغط: متوسط
مصدر الطاقة: يدوي
الوسائط: حمض
حجم المنفذ: DN32-1000
البناء: الفراشة
المادة الرئيسية: PVC-C
الاتصال: شفة
المعيار: GB/T27725
التطبيق: الاستخدام الصناعي
ضغط العمل: -20~95℃
وقت التسليم: 7 أيام
الحد الأدنى لكمية الطلب: 1 قطعة

فئة الضغط: 1.0 ميجا باسكال （10 بار）

اتصل بنا
قبلV：صمام الفراشة PVDF D371X-10F ذو التروس الدودية DN32-1000 جيجابايت قياسي
التالي：صمام الفراشة ذو التروس الدودية PVC-U D371X-10U DN32-1000 جيجابايت قياسي
الميزات الهيكلية للمنتج
1. الصمام صغير وخفيف، وسهل التفكيك والإصلاح، ويمكن تركيبه في أي موضع.
2. الهيكل بسيط وصغير الحجم، وعزم الدوران التشغيلي صغير، ويتم فتح الدوران 90° بسرعة.
3. تميل خصائص التدفق إلى أن تكون مستقيمة وأداء التعديل جيد.

قائمة حدود درجة حرارة التطبيق

مادة درجة حرارة متوسطة℃ مادة درجة حرارة متوسطة℃
بولي فينيل كلوريد-سي -20℃~ 95℃ بولي فينيل كلوريد-يو -5℃~ 45℃
برنامج الشراكة بين القطاعين العام والخاص -20℃~ 120℃ PPH -20℃~ 110℃
بي في دي إف 40℃~ 150℃

جدول المواد الجزئية

لا.

اسم

مادة

1

عجلة الحديد الزهر،سبائك الألومنيوم

2

دب التروس الدودية فولاذ

3

بيانات أناpate الألومنيوم

4

مسمار سداسي فولاذ,StainlessSteel

5

غطاء تروس دودي الحديد الزهر،سبائك الألومنيوم

6

معدات دودية الحديد الزهر،سبائك الألومنيوم

7

مسمار الحد فولاذ,StainlessSteel

8

جذع فولاذ,StainlessSteel

9

مسمار ذو رأسين فولاذ,StainlessSteel

10

صامولة سداسية فولاذ,StainlessSteel

11

مطاط الختم EPدM،FPM
12 لوحة الصمام برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH
13 جسم برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

رسم تفصيلي لتجميع صمام الفراشة من نوع الترس الدودي

جدول المواد الجزئية

لا.

اسم الأجزاء

مادة

الكمية.

1

عجلة حديد مصبوب

1

2

معدات دودية حديد مصبوب

1

3

دبوس فولاذ

1

4

كأس الجوز FRPP

4

5

جسم FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

لوحة الصمام FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

مطاط الختم EPDM،FPM

1

8

جذع فولاذ,StainlessSteel

1

قائمة الأبعاد

DN(مم) د1 د2 د3 ت ن-Φ
جيجا بايت جيس أنسي جيجا بايت جيس أنسي
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10") 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(مم) د1 D 2 د3 ت ن-Φ
جيجا بايت جيس أنسي جيجا بايت جيس الإجابة I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
