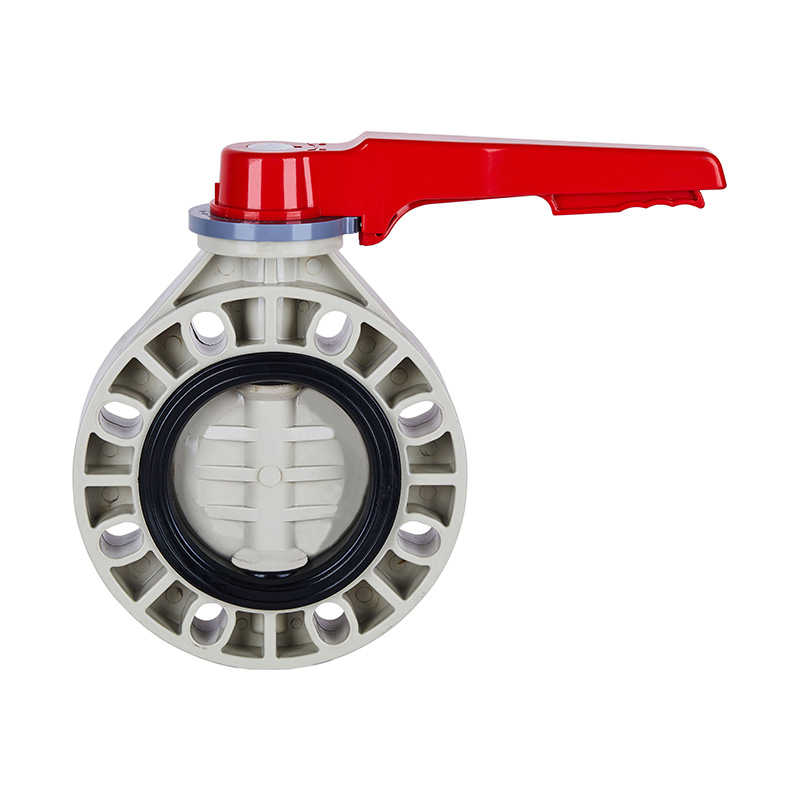

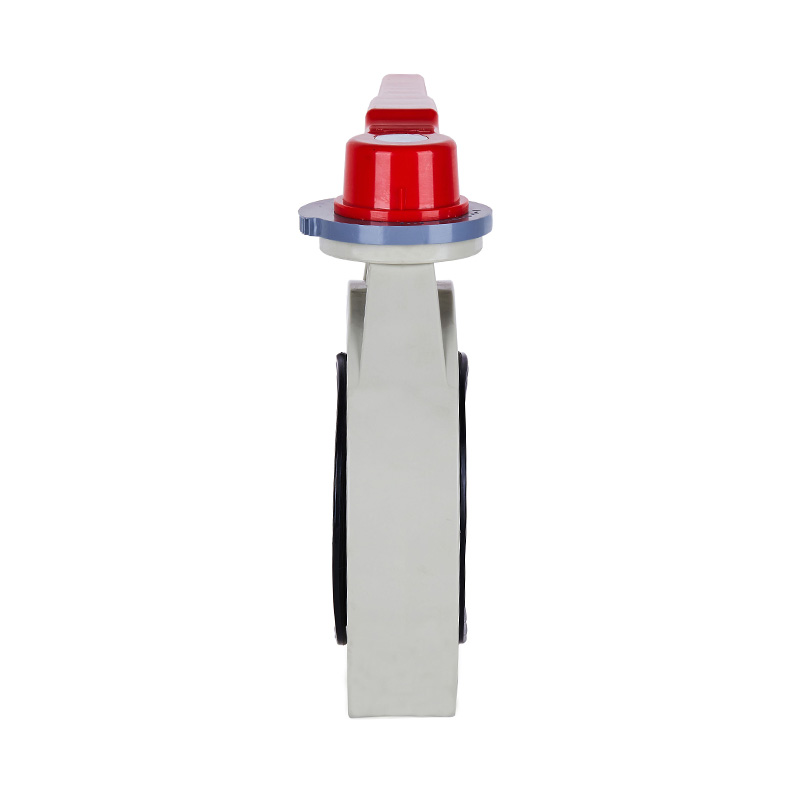

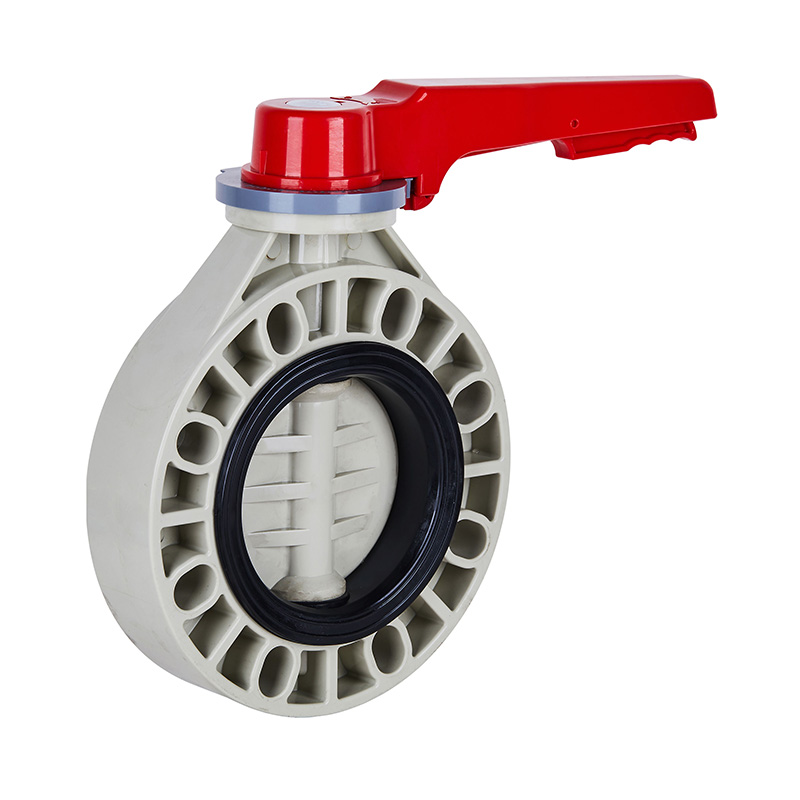

صمام الفراشة من نوع عجلة اليد PPH D71X-10S DN15-200 15A-200A JIS Standard

صمام الفراشة ذو العجلة اليدوية PPH، يدوي، ختم مركزي، ختم ناعم DN15-200، صمام مقبض رافعة بلاستيكي صناعي وسكني، معيار JIS
مصدر الطاقة: يدوي
نوع الاتصال: رقاقة
الهيكل: ختم مركزي
نوع الختم: ختم قسري
الجذع: قياسي
فئة الضغط: 1.0 ميجا باسكال (10 بار)
درجة حرارة العمل: -20~110°C
مادة سطح الختم: ختم ناعم
التطبيق: الاستخدام الصناعي، استخدام صناعة المياه
مادة الجذع: الفولاذ، الفولاذ المقاوم للصدأ
العلامة التجارية: KXPV
المواصفات: DN15-200
الأصل: تشجيانغ، نينغبو

الميزات الهيكلية للمنتج
1.الصمام صغير الحجم وخفيف الوزن، وسهل التفكيك والصيانة، ويمكن تركيبه في أي وضع.
2.هيكل بسيط وصغير الحجم مع عزم تشغيل منخفض، مما يسمح بالدوران السريع 90° للفتح السريع.
3.خصائص التدفق الخطي مع أداء تنظيمي ممتاز
قائمة حدود درجة حرارة التطبيق

مادة درجة حرارة متوسطة℃ مادة درجة حرارة متوسطة℃
بولي فينيل كلوريد-سي -20℃~ 95℃ بولي فينيل كلوريد-يو -5℃~ 45℃
برنامج الشراكة بين القطاعين العام والخاص -20℃~ 120℃ PPH -20℃~ 110℃
بي في دي إف 40℃~ 150℃

جدول المواد الجزئية

لا.

اسم

مادة

1

رأس المقبض

مادة السبائك

2

صامولة سداسية

الفولاذ،الفولاذ المقاوم للصدأ

3

مقبض

مادة السبائك

4

جذع

الفولاذ،الفولاذ المقاوم للصدأ

5

ربيع

فولاذ

6

ضبط لوحة تحديد المواقع

مادة السبائك

7

دبوس

فولاذ

8

تحديد موقع القضيب

مادة السبائك

9

جسم

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

10

مطاط الختم

EPDM،FPM

11

القرص

برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

رسم تفصيلي لتجميع صمام الفراشة

جدول المواد الجزئية

لا.

اسم الأجزاء

مادة

الكمية.

1

مقبض

مادة السبائك

1

2

تحديد موقع القضيب

مادة السبائك

1

3

لوحة تحديد المواقع

مادة السبائك

1

4

كأس الجوز

FRPP

4

5

جسم

FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

القرص

FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

مطاط الختم

EPDM، FPM

1

8

جذع

الفولاذ،الفولاذ المقاوم للصدأ

1

9

دبوس

فولاذ

1

قائمة الأبعاد

DN (مم) د1 د2 د3 ل ن-أو
جيجا بايت جيس أنسي جيجا بايت جيس أنسي
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
