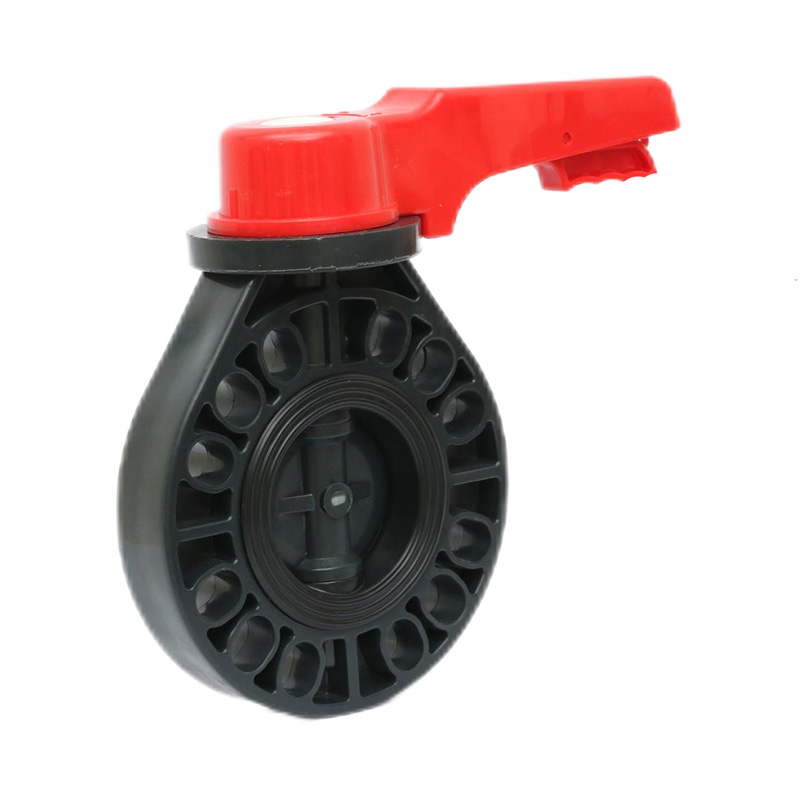

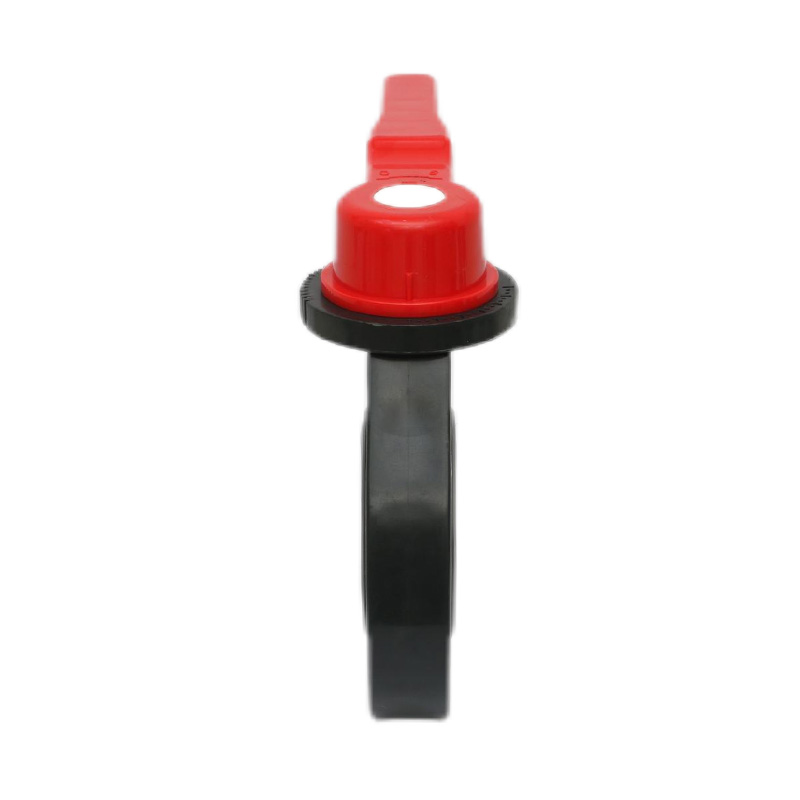

الميزات الهيكلية الرئيسية
1. الصمام صغير وخفيف الوزن وسهل الفك والإصلاح ويمكن تثبيته في أي موضع.
2. الهيكل بسيط ومضغوط، وعزم دوران التشغيل صغير، والدوران 90 درجة يفتح بسرعة.
3. تميل خصائص التدفق إلى أن تكون مستقيمة، وأداء الضبط جيد.
جدول المواد الجزئي |
No. |
اسم |
مواد |
1 |
رأس المقبض |
مواد سبائك |
2 |
عزقات سداسية |
الفولاذ والفولاذ المقاوم للصدأ |
3 |
مقبض |
مواد سبائك |
4 |
مقبض الصمام |
الفولاذ والفولاذ المقاوم للصدأ |
5 |
زنبلك |
الفولاذ |
6 |
ضبط لوحة تحديد المواقع |
مواد سبائك |
7 |
دبوس |
الفولاذ |
8 |
قضيب لتحديد المواقع |
مواد سبائك |
9 |
جسم |
FRPP,PVDF,CPVC,UPVC,PPH |
10 |
مطاط مختوم |
EPDM,FPM |
11 |
مكون فتح وغلق الصمامات |
FRPP,PVDF,CPVC,UPVC,PPH |
قائمة البعد |
DN(mm) |
D1 |
D2 |
D3 |
L |
n-Φ |
||||
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
32 (11/4") |
140 |
100 |
100 |
3.45 |
35 |
35 |
4-Φ17×25 |
4-019 |
4-016 |
40 (11/2") |
150 |
110 |
105 |
3.88 |
45 |
40 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
50 (2") |
160 |
125 |
120 |
4.74 |
51 |
42 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
65 (2 1/2") |
180 |
145 |
140 |
5.49 |
66 |
47 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
80 (3") |
200 |
160 |
150 |
6 |
79 |
45 |
8-Φ18×22 |
8-Φ19 |
4-Φ19 |
100 (4") |
220 |
180 |
175 |
7.5 |
98.5 |
55 |
8-Φ18×22 |
8-Φ19 |
8-Φ19 |
125 (5") |
250 |
210 |
210 |
8.5 |
125 |
65 |
8-Φ18×22 |
8-Φ23 |
8-Φ22 |
150 (6") |
290 |
240 |
240 |
9.51 |
148 |
75 |
8-Φ22×28 |
8-Φ23 |
8-Φ22 |
200 (8") |
340 |
295 |
290 |
11.75 |
201 |
85 |
8-Φ24×28 |
12-Φ23 |
8-Φ22 |
