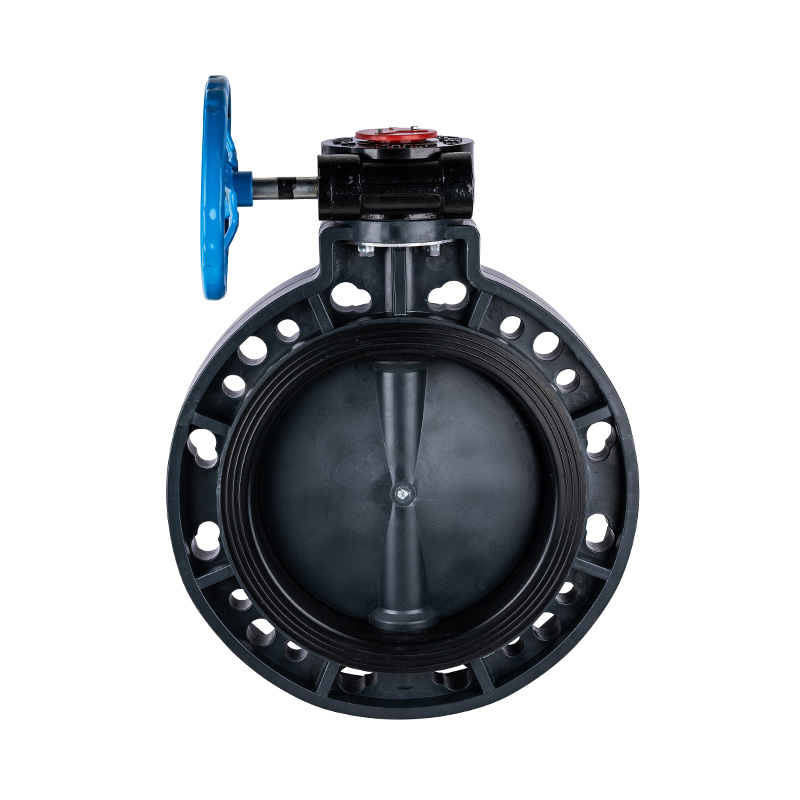

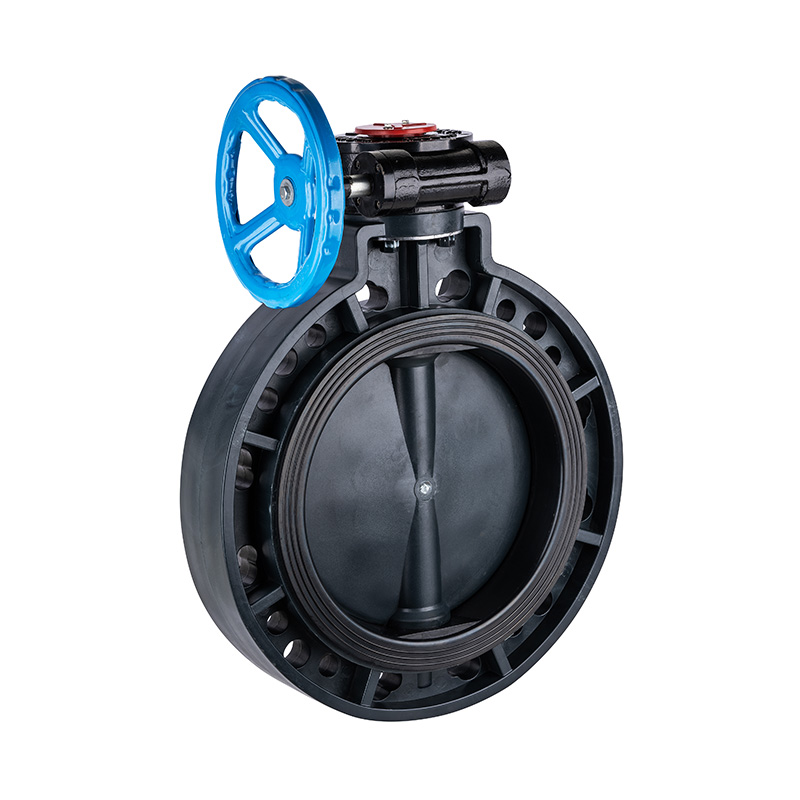

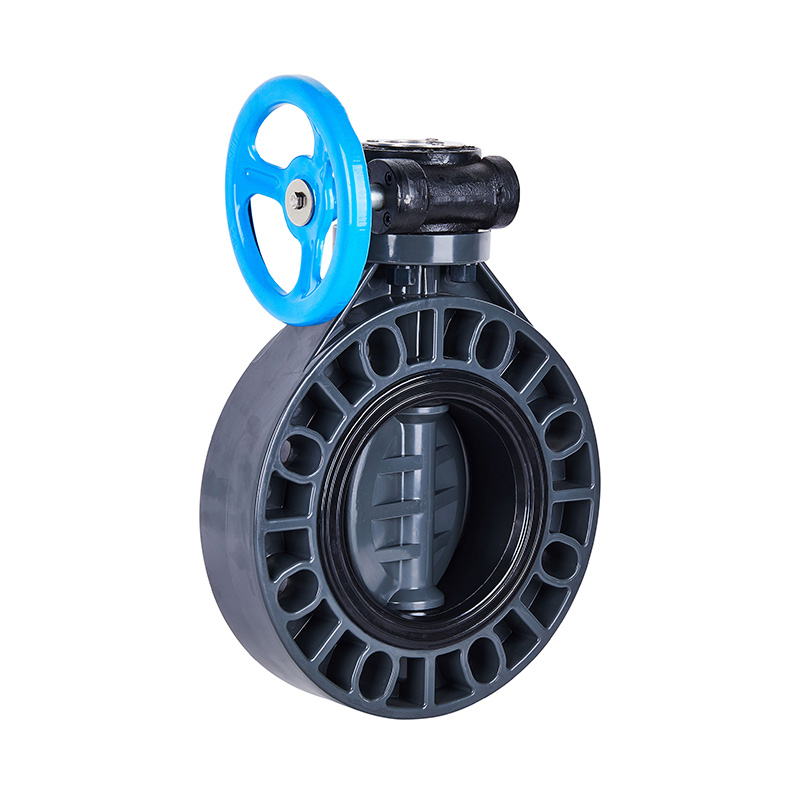

صمام الفراشة ذو التروس الدودية FRPP D371X-10S DN40-1000 40A-1000A JIS Standard

صمام الفراشة ذو التروس الدودية FRPP D371X-10S DN40-1000 40A-1000A JIS Standard

صمام الفراشة ذو التروس الدودية FRPP، يدوي، ختم مركزي، ختم ناعم، DN40-1000، صمام مقبض الرافعة البلاستيكية الصناعية والمنزلية، معيار JIS
وضع القيادة: يدوي
الاتصال: رقاقة
الهيكل: ختم مركزي
نوع الختم: ختم قسري
الجذع: قياسي
فئة الضغط: 1.0 ميجا باسكال （10 بار）
درجة حرارة العمل: -20~120°C
مادة الختم: ختم ناعم
التطبيق: الاستخدام الصناعي، الاستخدام الصناعي للمياه
مادة الجذع: الفولاذ، الفولاذ المقاوم للصدأ
العلامة التجارية: KXPV
الحجم: DN40-1000
الأصل: تشجيانغ، نينغبو

اتصل بنا
السابق：لا يوجد مقال سابق
التالي：صمام الفراشة ذو التروس الدودية PPH D371X-10S DN40-1000 40A-1000A JIS Standard
الميزات الهيكلية للمنتج
1.الصمام صغير الحجم وخفيف الوزن، وسهل التفكيك والصيانة، ويمكن تركيبه في أي وضع.
2.هيكل بسيط وصغير الحجم مع عزم تشغيل منخفض، مما يسمح بالدوران السريع 90° للفتح السريع.
3.خصائص التدفق الخطي مع أداء تنظيمي ممتاز

قائمة حدود درجة حرارة التطبيق

مادة درجة حرارة متوسطة℃ مادة درجة حرارة متوسطة℃
بولي فينيل كلوريد-سي -20℃~ 95℃ بولي فينيل كلوريد-يو -5℃~ 45℃
برنامج الشراكة بين القطاعين العام والخاص -20℃~ 120℃ PPH -20℃~ 110℃
بي في دي إف 40℃~ 150℃

جدول المواد الجزئية

لا.

اسم

مادة

1

عجلة الحديد الزهر،سبائك الألومنيوم

2

دب التروس الدودية فولاذ

3

بيانات Ipate الألومنيوم

4

مسمار سداسي فولاذ,StainlessSteel

5

غطاء تروس دودي الحديد الزهر،سبائك الألومنيوم

6

معدات دودية الحديد الزهر،سبائك الألومنيوم

7

مسمار الحد فولاذ,StainlessSteel

8

جذع فولاذ,StainlessSteel

9

مسمار ذو رأسين فولاذ,StainlessSteel

10

صامولة سداسية فولاذ,StainlessSteel

11

مطاط الختم EPDM،FPM
12 لوحة الصمام برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH
13 جسم برنامج الشراكة بين القطاعين العام والخاص,PVDF,PVC-C,PVC-U,PPH

رسم تفصيلي لتجميع صمام الفراشة من نوع الترس الدودي

جدول المواد الجزئية

لا.

اسم الأجزاء

مادة

الكمية.

1

عجلة حديد مصبوب

1

2

معدات دودية حديد مصبوب

1

3

دبوس فولاذ

1

4

كأس الجوز FRPP

4

5

جسم FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

لوحة الصمام FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

مطاط الختم EPDM،FPM

1

8

جذع فولاذ,StainlessSteel

1

قائمة الأبعاد

DN (مم) د1 د2 د3 ل ن-أو
جيجا بايت جيس أنسي جيجا بايت جيس أنسي
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65(2 1/2"） 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")） 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5"） 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8"） 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32"） 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40"） 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
