فهم سبب حدوث المطرقة المائية في صمامات الفحص

تعتبر المطرقة المائية وارتفاع الضغط من المشاكل التي يتحدث عنها العديد من المهندسين ومشغلي المصانع، خاصة في أنظمة الأنابيب الكيميائية والصناعية. بعبارات بسيطة، تحدث المطرقة المائية عندما يتوقف تدفق السائل فجأة أو يغير اتجاهه. في صمامات الفحص، يحدث هذا عادةً عندما يغلق الصمام بسرعة كبيرة ولا يكون للسائل المتحرك مكان يذهب إليه. وتكون النتيجة ارتفاعًا حادًا في الضغط يمكن أن ينتقل عبر خط الأنابيب، مما يسبب الضوضاء والاهتزاز، وأحيانًا تلف الصمامات والأنابيب والمضخات.

في الأنظمة الكيميائية التي تستخدم خطوط الأنابيب غير المعدنية مثل PVC-C، وPVC-U، وPVDF، وPPH، وFRPP، يعد التحكم في ارتفاع الضغط أكثر أهمية. توفر هذه المواد مقاومة قوية للتآكل، ولكن مثل جميع مواد الأنابيب، لا تزال لها حدود للضغط. تركز شركة Kaixin Pipeline Technologies على تصميم الصمامات وأنظمة الأنابيب التي تساعد المستخدمين على إدارة هذه التحديات في ظروف التشغيل الحقيقية.

دور تصميم صمام الفحص في التحكم بالضغط

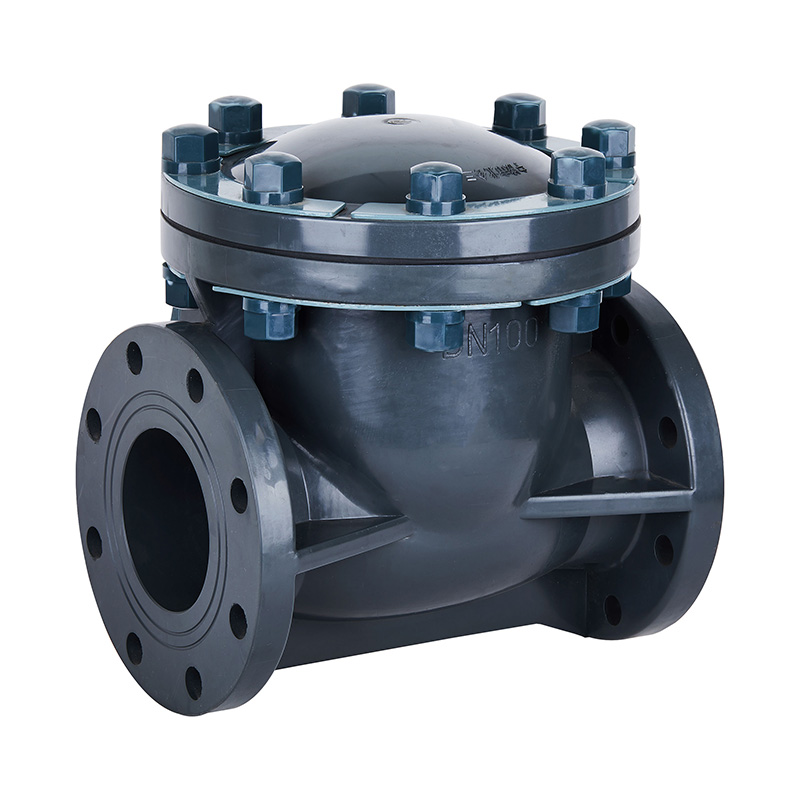

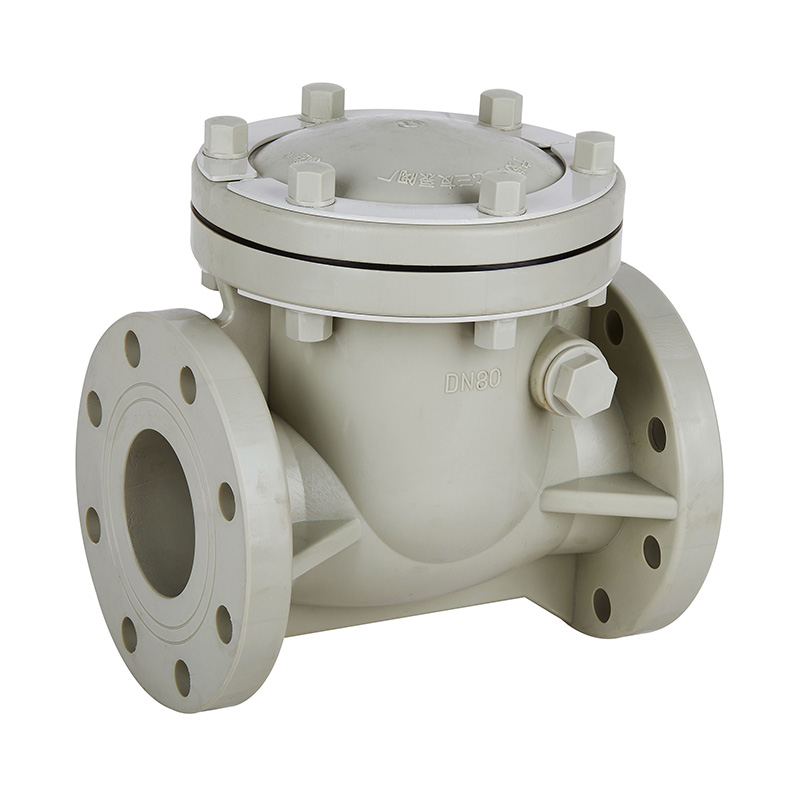

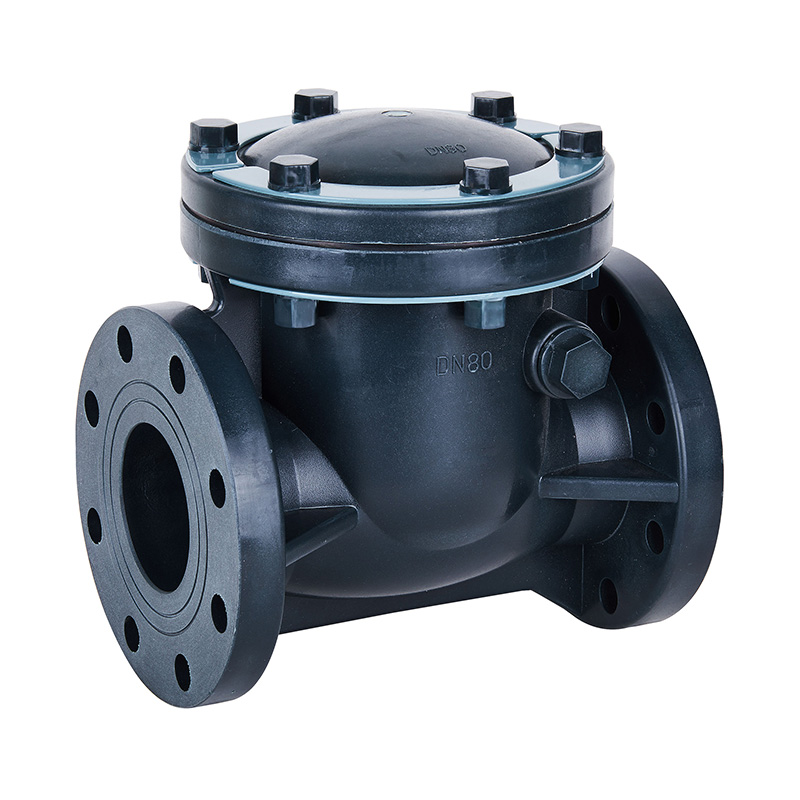

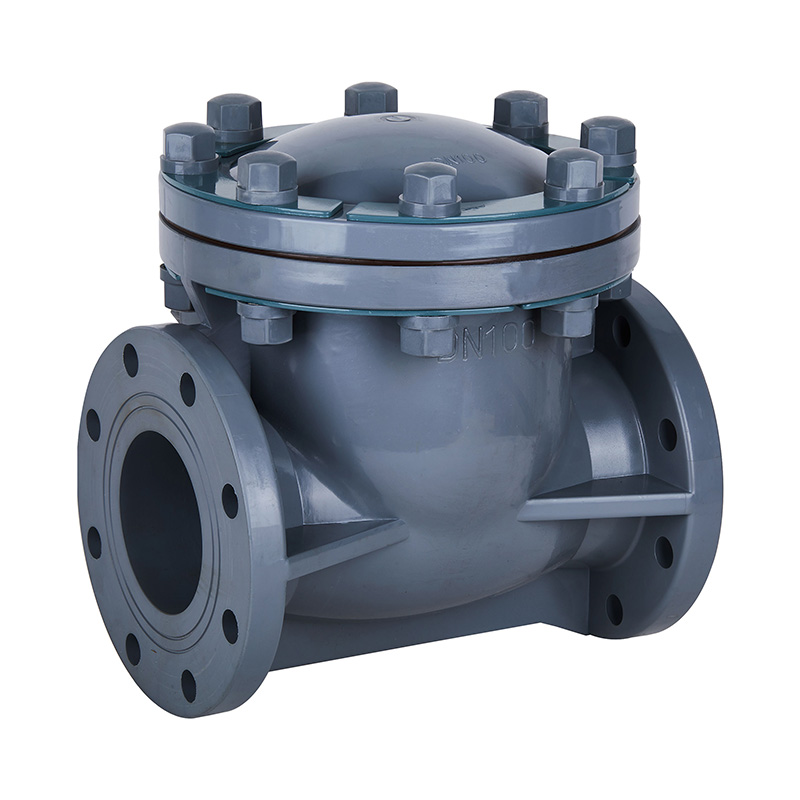

يؤثر الهيكل الداخلي لصمام الفحص بشكل مباشر على كيفية تطور ارتفاعات الضغط. قد تغلق صمامات الفحص المتأرجحة التقليدية ذات الأقراص الكبيرة فجأة عندما ينعكس التدفق. يؤدي هذا الإغلاق المفاجئ إلى زيادة خطر التعرض لمطرقة مائية. من خلال ضبط وزن القرص وموضع المفصلة وزاوية الإغلاق، يمكن للمصنعين إبطاء سرعة الإغلاق وتقليل ارتفاع الضغط.

بالنسبة للأنظمة ذات القطر الكبير، مثل خطوط الأنابيب التي تستخدم أنابيب DN800 أو صمامات DN1000، حتى التغييرات الصغيرة في سرعة التدفق يمكن أن تولد قوى زيادة كبيرة. ولهذا السبب تركز تصميمات صمامات الفحص الحديثة على الحركة المتحكم فيها بدلاً من سلوك الفتح والإغلاق البسيط.

استخدام آليات الإغلاق المخمد والناعم

إحدى الطرق الفعالة لتقليل المطرقة المائية هي استخدامها صمامات الفحص مع آليات التخميد أو الإغلاق الناعم. تستخدم هذه التصميمات نوابض أو مخمدات هيدروليكية أو أقراص موجهة لإبطاء عملية الإغلاق. بدلاً من الإغلاق بقوة، يغلق الصمام تدريجيًا مع انخفاض التدفق.

في التطبيقات الكيميائية حيث يمكن أن تتغير ظروف التدفق بشكل متكرر، تساعد صمامات الفحص ذات الإغلاق الناعم على حماية كل من الصمام والأنابيب المحيطة. يُستخدم هذا النهج بشكل شائع في الأنظمة التي تنقل السوائل المسببة للتآكل، حيث قد يكون الوصول إلى الصيانة محدودًا وتكون الموثوقية مصدر قلق رئيسي.

اختيار المواد وتأثيرها على سلوك ارتفاع الضغط

تؤثر مادة جسم صمام الفحص والمكونات الداخلية أيضًا على كيفية امتصاص ارتفاعات الضغط. تتمتع المواد غير المعدنية مثل PVDF وFRPP بخصائص مرنة مختلفة مقارنة بالمعدن. يمكن لهذه المرونة أن تمتص تقلبات الضغط قليلاً، ولكن يجب أخذها في الاعتبار بعناية أثناء تصميم النظام.

تقوم شركة Kaixin Pipeline Technologies بتطوير صمامات فحص غير معدنية تتوافق مع سلوك أنظمة الأنابيب البلاستيكية. من خلال محاذاة خصائص مادة الصمام مع مواد الأنابيب، يستجيب النظام بشكل أكثر توازناً لتغيرات الضغط، مما يقلل من نقاط الضغط الموضعية.

ممارسات تخطيط وتركيب خطوط الأنابيب

حتى أفضل تصميم لصمام الفحص لا يمكنه منع المطرقة المائية بشكل كامل إذا لم يتم التخطيط لتخطيط خط الأنابيب بشكل صحيح. إن الجري المستقيم الطويل، وسرعات التدفق العالية، والتغيرات المفاجئة في قطر الأنبوب كلها عوامل تزيد من خطر ارتفاع الضغط. كما أن تركيب صمامات الفحص على مسافة بعيدة جدًا عن المضخات أو في اتجاهات غير صحيحة قد يؤدي أيضًا إلى تفاقم المشكلة.

في المصانع الكيميائية، يتم تركيب الصمامات عادة في أماكن ضيقة. يساعد الاهتمام الدقيق بموضع الصمام واتجاه التدفق وهياكل الدعم على تقليل الاهتزاز وصدمة الضغط. يجب أن تتوافق ممارسات التثبيت دائمًا مع توصيات الشركة المصنعة للصمام.

التحكم في سرعة التدفق لتقليل طاقة الاندفاع

تلعب سرعة التدفق دورًا رئيسيًا في مدى قوة ارتفاع الضغط. إن السرعات العالية تعني المزيد من الطاقة الحركية، وهو ما يترجم إلى مطرقة مائية أقوى عندما يتوقف التدفق. ومن خلال تصميم أنظمة ذات سرعات تدفق معتدلة، يمكن للمهندسين تقليل مخاطر زيادة التيار بشكل كبير.

وهذا مهم بشكل خاص في خطوط الأنابيب غير المعدنية ذات القطر الكبير. يساعد استخدام صمامات الفحص والأنابيب ذات الحجم المناسب في الحفاظ على ظروف التدفق المتوازنة وتجنب الضغط غير الضروري على النظام.

الجمع بين صمامات الفحص وأجهزة الحماية من زيادة التيار

في بعض الأنظمة، لا تكفي صمامات الفحص وحدها لإدارة ارتفاعات الضغط. يمكن استخدام أجهزة إضافية مثل غرف الهواء أو خزانات زيادة التيار أو صمامات تخفيف الضغط مع صمامات الفحص. تمتص هذه المكونات الضغط الزائد وتطلقه بطريقة يمكن التحكم فيها.

في التطبيقات الكيميائية حيث يكون استقرار العملية أمرًا بالغ الأهمية، فإن الجمع بين طرق الحماية المتعددة يوفر طبقة إضافية من الأمان. غالبًا ما يستخدم هذا الأسلوب في الأنظمة التي يتم فيها تشغيل وإيقاف المضخة بشكل متكرر.

مقارنة أنواع صمامات الفحص وتأثيرها على المطرقة المائية

تتصرف أنواع صمامات الفحص المختلفة بشكل مختلف في ظل ظروف التدفق المتغيرة. يساعد فهم هذه الاختلافات المستخدمين على اختيار الحل المناسب لنظامهم.

اعتبارات الصيانة والأداء على المدى الطويل

بمرور الوقت، يمكن أن يؤدي التآكل والرواسب إلى تغيير طريقة إغلاق صمام الفحص. قد يؤدي الاحتكاك المتزايد أو سوء المحاذاة إلى تأخير الإغلاق أو عدم تساويه، مما يزيد من خطر ارتفاع الضغط. يساعد الفحص والصيانة المنتظمة على ضمان استمرار الصمام في العمل على النحو المنشود.

في البيئات المسببة للتآكل، يساعد اختيار المواد التي تقاوم الهجوم الكيميائي في الحفاظ على التشغيل السلس للصمام. تقوم شركة Kaixin Pipeline Technologies بتصميم صمامات الفحص مع وضع الاستقرار على المدى الطويل في الاعتبار، مما يساعد المستخدمين على الحفاظ على الأداء المتسق مع الصيانة الروتينية.

مطابقة اختيار صمام الفحص لظروف التشغيل الحقيقية

إن تقليل مطرقة الماء لا يتعلق بحل واحد بل يتعلق بمطابقة تصميم صمام الفحص مع ظروف التشغيل الفعلية. تلعب عوامل مثل نوع السائل ودرجة الحرارة ونطاق الضغط ومادة الأنابيب وتخطيط النظام دورًا مهمًا.

بالنسبة للأنظمة الكيميائية التي تستخدم الصمامات وخطوط الأنابيب غير المعدنية، فإن الجمع المتوافق بين اختيار المواد وبنية الصمام وممارسات التثبيت يوفر تحكمًا أفضل في ارتفاعات الضغط. يدعم هذا النهج التشغيل الأكثر أمانًا وعمر الخدمة الأطول عبر نظام الأنابيب بأكمله.

س: كيف تساعد صمامات الفحص في خطوط الأنابيب الكيميائية في حماية المضخات والمعدات الموجودة في مجرى النهر؟

ج: في أنظمة خطوط الأنابيب الكيميائية، يتم استخدام صمامات الفحص لمنع التدفق العكسي الذي قد يحدث أثناء إيقاف تشغيل المضخة أو تقلب الضغط. ومن خلال منع التدفق العكسي، فإنها تساعد في تقليل مخاطر تلف المضخة، وتآكل الختم، وتلوث المعدات الأولية، وهو أمر مهم بشكل خاص عند التعامل مع الوسائط المسببة للتآكل.

س: ما هي العوامل التي يجب مراعاتها عند اختيار صمامات الفحص للسوائل المسببة للتآكل؟

ج: يعد توافق المواد مصدر قلق أساسي عند التعامل مع السوائل المسببة للتآكل. يتم اختيار صمامات الفحص المصنوعة من PVC-C، أو PVC-U، أو PVDF، أو PPH، أو FRPP عادةً بناءً على المقاومة الكيميائية، ودرجة حرارة التشغيل، وظروف الضغط. تساعد مطابقة مادة الصمام مع نظام خطوط الأنابيب في الحفاظ على التشغيل المستقر على المدى الطويل.

س: كيف تعمل صمامات الفحص غير المعدنية في أنظمة الأنابيب ذات القطر الكبير؟

ج: في خطوط الأنابيب ذات القطر الكبير، تم تصميم صمامات الفحص غير المعدنية لتحقيق التوازن بين التحكم في التدفق والاستقرار الهيكلي. تسمح أجسام الصمامات والمكونات الداخلية المصممة بشكل صحيح لها بالتعامل مع أحجام تدفق أعلى مع الحفاظ على سلوك الإغلاق المتحكم فيه، مما يساعد على تقليل الاهتزاز وتقلب الضغط في النظام.

س: هل يمكن تخصيص صمامات الفحص لاتجاهات التثبيت المختلفة؟

ج: نعم، يمكن تصميم صمامات الفحص لتناسب التركيب الأفقي أو الرأسي اعتمادًا على متطلبات النظام. يضمن اختيار الهيكل والاتجاه الصحيحين أن قرص الصمام أو اللوحة يتحرك بسلاسة مع التدفق، مما يدعم التشغيل الموثوق به في ظل ظروف عملية مختلفة.

س: كيف يؤثر تصميم صمام الفحص على متطلبات الصيانة؟

ج: يؤثر الهيكل الداخلي لصمام الفحص بشكل مباشر على أنماط التآكل وتكرار الصيانة. تميل التصميمات ذات الأقراص الموجهة أو مسارات التدفق المبسطة إلى تقليل التآكل والتراكم غير المتساوي، مما يجعل الفحص والصيانة الروتينية أكثر قابلية للإدارة في بيئات المعالجة الكيميائية.

س: ما هو الدور الذي تلعبه صمامات الفحص في الحفاظ على استقرار العملية؟

ج: من خلال منع التدفق العكسي غير المرغوب فيه، تساعد صمامات الفحص في الحفاظ على الضغط المستقر واتجاه التدفق في جميع أنحاء خط الأنابيب. يعد هذا الاستقرار مهمًا في العمليات الكيميائية حيث تدعم ظروف التشغيل المتسقة جودة المنتج وتقلل من احتمالية عمليات الإغلاق غير المخطط لها.

س: كيف يمكن دمج صمامات الفحص مع مكونات الأنابيب غير المعدنية الأخرى؟

ج: يتم عادةً اختيار صمامات الفحص لتتناسب مع نفس نظام المواد المستخدم في الأنابيب والتجهيزات. يساعد استخدام المكونات غير المعدنية المتوافقة على ضمان التمدد الحراري الموحد والمقاومة الكيميائية وأداء الضغط عبر خط الأنابيب بأكمله، مما يدعم تكامل النظام الموثوق.
